• 1) 全数字化无缝切换；

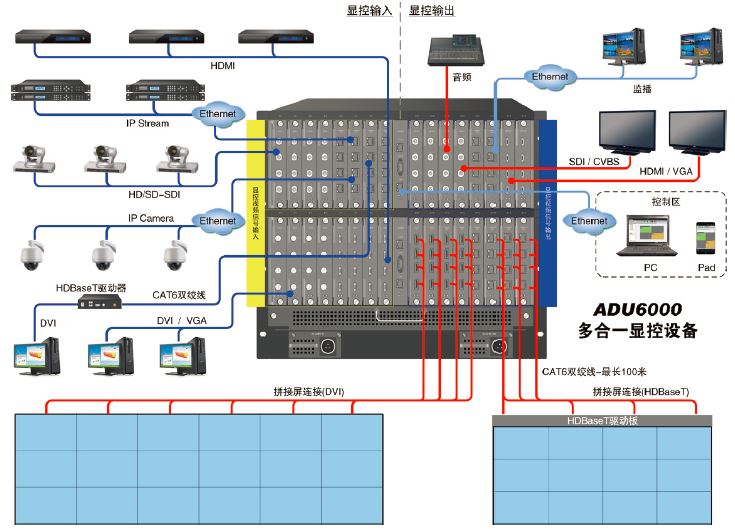

• 2) 一台设备解决拼接处理，矩阵切换，环境控制，KVM，信号传输，信号可视化等显控所有功能；

• 3) KVM坐席管控；

• 4) 信号实时预览；

• 5) 兼容多种协议（DVI 1.0，HDCP1.3，HDMI 1.4a）；

• 6) 支持热插拔；支持音视频信号同步和异步切换；

• 7) 具备拼接输出卡可支持图像拼接、叠加、漫游、缩放功能，单块屏可同时开4个1080P画面，16个标清画面；

• 8) HDMI数字音频与模拟音频选择输入，HDMI数字音频与模拟音频同时输出；

• 9) 具有校正和补偿信号特征，减少视频流误码，DVI,HDMI输入可达35米；

• 10) 系统内可存储多组预切换指令，调用时可以一键切换；

• 11) 系统内含有红、绿、蓝、白等多种测试图像，方便快速调试和系统维护；

• 12) 支持EDID读取，PC软件控制切换与EDID管理；

• 13) HDBaseT输入输出信号支持内嵌的（或本地端的）双向RS-232和双向IR信号，并可选择随视频信号切换，或分离切换模式，并支持POE对外供电；

• 14) 控制方式灵活，具有红外遥控、RS485、RS-232通讯接口、网络端口、支持外接面板控制接口及面板锁定功能（ 4位3.8mm凤凰接口），并且可以通过远端 的HDBaseT的串口控制，方便用户与各种远端控制设备配合使用；

• 15) 支持在线升级；通过光纤KVM模块支持鼠标跨屏漫游功能，方便用户远程控制机房设备。

• 16) 支持输入信号端的字符叠加功能；

• 17) 双链路DVI输入、HDMI1.4输出，支持最大分辨率达到4Kx2K；

• 18) 支持智能控制矩阵风扇的运行；

• 19) SDI输入卡带有环出功能；

• 20) 配置冗余电源，支持热拔插。支持智能控制矩阵风扇的运行；

• 21) 插卡式结构设计，可灵活配置输入输出信号类型及信号通道数。

产品型号

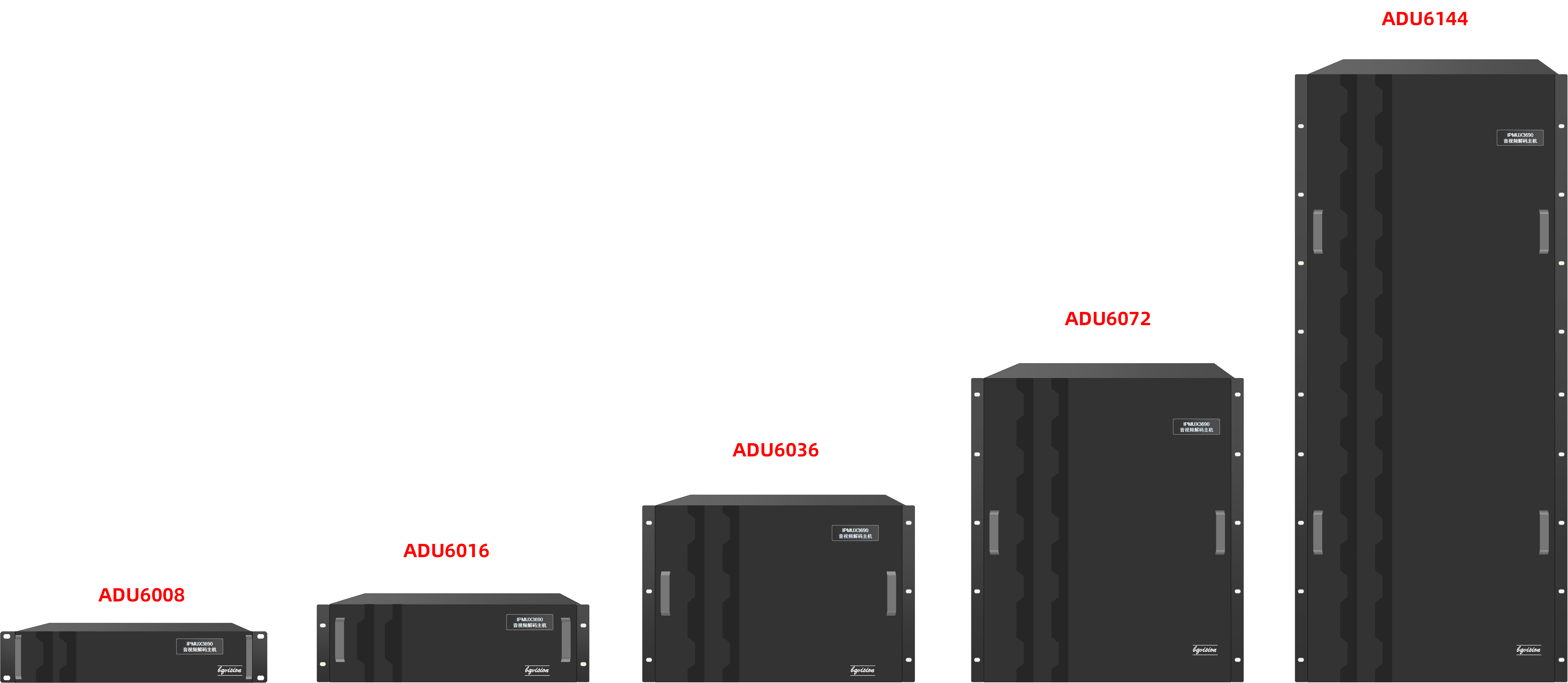

• ADU6008\6016\6036\6072\6144\6288

接口

• 可接输入卡数量/输入路数：2/8，4/16，9/36，18/72，36/144，72/288

• 可接输出卡数量/输出路数：2/8，4/16，9/36，18/72，36/144，72/288

• 输入插卡类型：ADU-4N HDMI；ADU-4N DVI；ADU-4N CAT；ADU-4N VGA； ADU-4N FB；ADU-4N SDI； ADU-2N IP；ADU-2N DVI4K；ADU-2N HDMI4K；ADU-16N CVBS;

• 矩阵输出：ADU-4T HDMI；ADU-4T DVI； ADU-4T CAT； ADU-4T VGA； ADU-4T FB； ADU-4T SDI；ADU-2T IP；ADU-2T HDMI4K

• 拼接输出：ADU-4T DVI-P；ADU-2T DVI-P； ADU-4T HD-P； ADU-2T CAT-P； ADU-4T FB-P； ADU-2T FB-P

• 接口带宽：13.5Gbps

• 界面配置：客户端及TCP/IP界面配置

串口控制

• 串行控制接口：RS-232，9-针母D型接口与9-针公D型接口

• 波特率与协议：波特率：9600，数据位：8位，停止位：1，无奇偶校验位

• 串行控制口结构：9针母D型接口：2 = TX，3 = RX，5 = GND； 9针公D型接口：3 = TX，2 = RX，5 = GND

• KEYBOARD控制接口

键盘控制接口：4位3.8mm凤凰接口

• 使用方式：与扩展键盘配套使用

• 键盘控制口结构：+5V=DC5V , + = DATA+, -=DATA-  GND = 信号地

以太网控制

• 以太网控制接口：RJ-45母接口

• 以太网控制协议：TCP/IP

• 以太网控制速率：自适应10M/100M，全双工或半双工

规格

• 系统工作电源：100VAC ~ 240VAC，50/60 Hz

• 储存、工作温度：0～+50℃

• 储存、工作湿度：20%～70%

• 机箱尺寸：2U 3U 7U 12U 24U 定制U
