VIP6931S/R 高清视频编码器、解码器

VIP6931S和VIP6931R分别为高清视频编码器和高清视频解 码器,采用业界先进的H.264/AVC High Profile视频压缩方式, 并向下兼容Main Profile、 Baseline,专门针对TCP/IP网络的视 频、音频和数据进行高质量压缩编码和网络传输。 VIP6931S / R支持CVBS、SDI、HDMI、VGA等多种视 频信号和音频信号的编解码传输。

VIP6931S / R支持高清\标 清图像(1080P、1080i、720P、D1、HD1、4CIF、CIF), 支持VGA分辨率(800×600、1024×768、1280×960、 1280×1024);支持UDP、TCP、单播/组播、HTTP、SIP、RTP等多种网络协议;特别针对无线应用环境加入了FEC纠错技术,适用 于各种网络环境。

 VIP6931S / R支持双向传输立体声音频,采用AAC-LC等音频编码,支持外部模拟音频,支持SDI嵌入音频、HDMI嵌入音频,在编解码传输 过程中还能实现音频信号的加嵌和解嵌功能。

设备还提供了串行数据业务,包括RS-485/RS422、RS232,可用于 串行数据透明传输,或外部设备控制。

 VIP6931S / R可选配E1/RS422专线传输接口,作为专线编解码器使用。

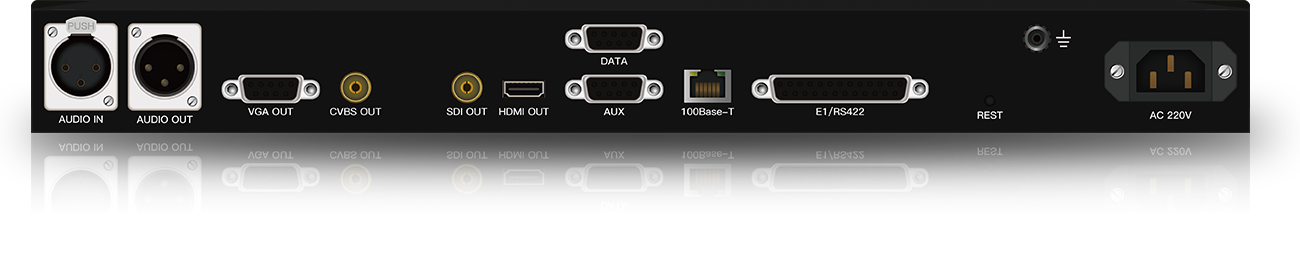

                                                                                     VIP6931S后面板





                                                                                      VIP6931R后面板





产品特点
技术参数

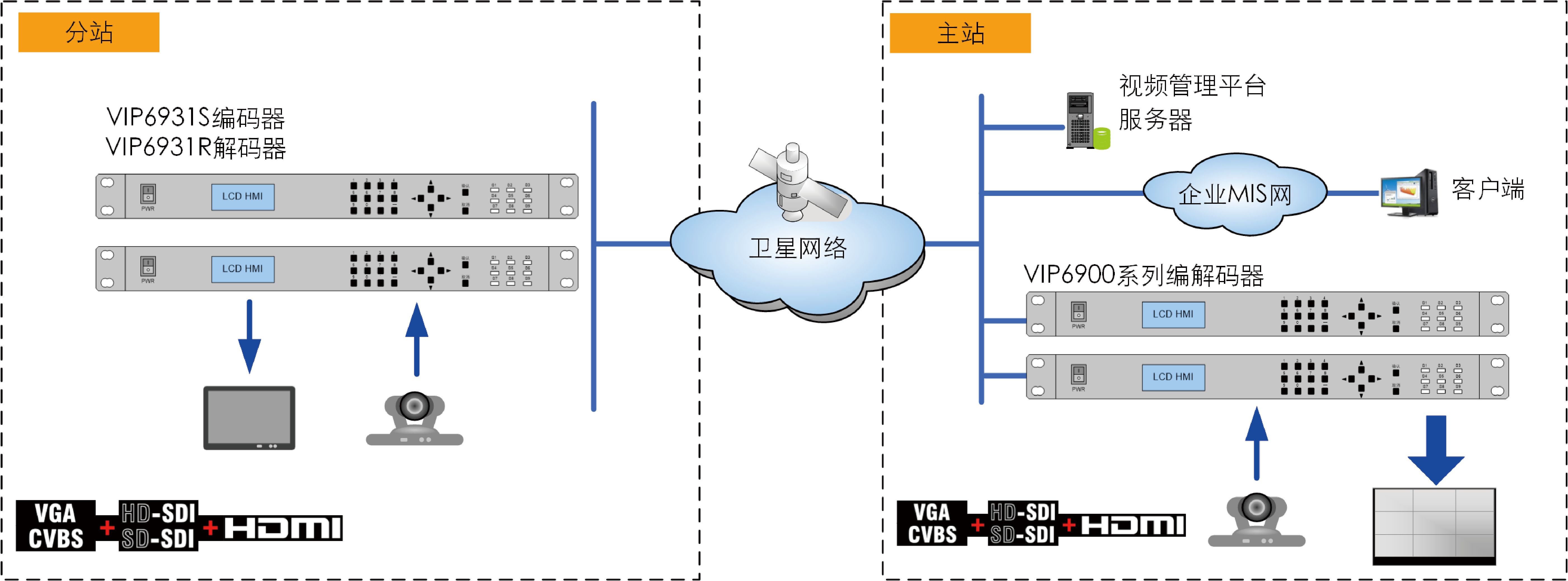

网组应用


  • 极低功耗:整机功耗小于8W,适于野战车载环境;

  • 工业设计:所有设备模块为工业级设计,适应车载环境,具备野外抗震性能;

  • FEC功能:能够适应无线50%以内的错包率,适合无线传输环境;

  • 低延时性:实时视音频传输延时小于250ms;

  • QoS保证:支持TOS参数配置,满足TCP/IP网对数据传输质量管理和优先级控制要求;

  • 界面友好:具有液晶面板参数显示和配置功能;

  • 二次流转发:解码器可将解码数据无损转发给下一通信节点,避免多次编码产生图像质量损失。


CVBS接口

  • 视频通道:输入或输出1路,1Vp_p,75欧姆

  • 接口形式:BNC阴性

  • 白条幅度:700±20mV

  • K系数:≤1%

  • 色亮增益差:≤2%

  • 信噪比:≥65dB

SDI接口

  • 视频通道:输入或输出1路,800mV,75欧姆

  • 接口形式:BNC阴性

  • 信号格式:SD-SDI,HD-SDI

HDMI接口

  • 视频通道:输入或输出1路,100欧姆

  • 接口形式:HDMI1.3,TypeA,19针

VGA接口

  • 视频通道:输出或输出1路

  • 接口形式:D-Sub 15,阴性

视频编码

  • 编码算法:H.264/AVC High Profile ,兼容Baseline、Main

  • 分辨率:CIF、4CIF、HD1、D1、720P、1080i/1080P、800×600、1024×768、1280×960、1280×1024

  • 编码码率:64kb/s ~ 15Mb/s

  • 码率控制:CBR/VBR模式可选

  • 编码帧率:1~60帧/秒,手动可调

  • 量化参数:手动可调

  • 视图像标准:PAL/NTSC自适应

  • 高清格式:输入格式自动识别、自适应

  • 嵌入音频:支持

音频接口

  • 音频选项:SDI嵌入音频或独立模拟音频

  • 接口形式:卡农接口,立体声;或RCA接口,立体声

  • 频率响应:10Hz~15KHz

  • 编码方式:AAC-LC

  • 编码码率:48Kbps~192Kbps

数据接口

  • 数据通道:2路,RS-485/RS422,RS232

  • 接口形式:D-Sub 9,阴性

通信接口

  • IP接口(标配):以太网10M/100M自适应,RJ45插口

  • E1专线(选配):E1*4;2M~8Mbps,通道数量自适应

  • V.35专线(选配):RS422,64K~8Mbps

  • 选用接口:D-Sub 37,阴性

传输流

  • 流格式:TS Over UDP,TS Over RTP

  • 传输协议:支持单播、组播

设备管理

  • 控制方式:面板液晶屏按键、Web界面、专业网管软件

  • 控制协议:支持SNMP协议

  • 界面语言:中文、英文

电气环境

  • 设备供电:电源AC220V/50HZ,8W

  • 工作温度:0℃~55℃

  • 最大湿度:95%无凝结

物理特性

  • 设备形态:标准19寸机架式设备

  • 设备重量:4.5Kg
